Մոդել No.: QF198A
Ապրանքանիշը: Xl
Place Of Origin: China
| Վաճառքի միավորներ | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

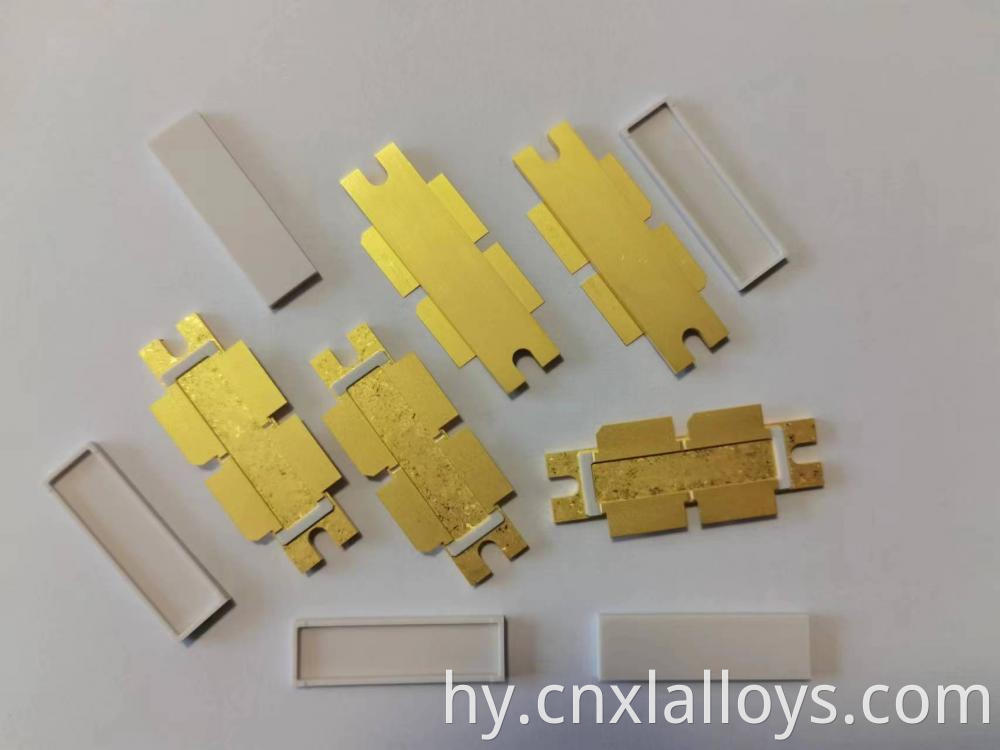

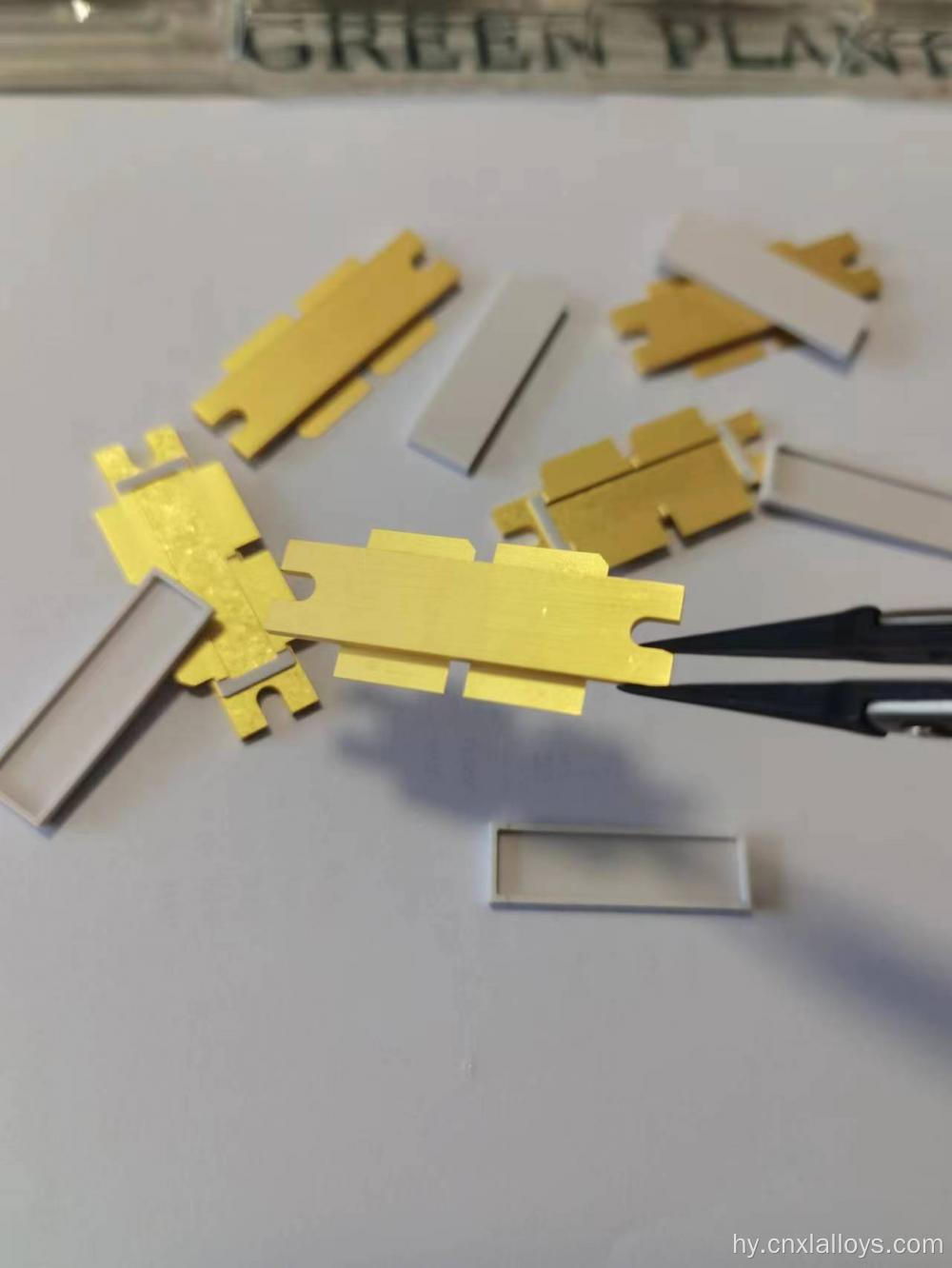

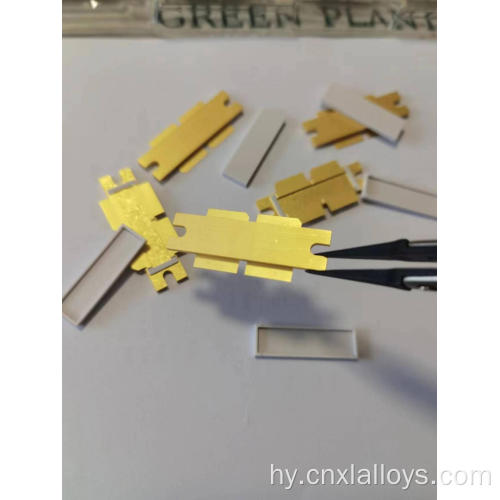

Մեր Flanged Power փաթեթները արդյունաբերական-ստանդարտ լուծումներ են `բարձր էներգիայի բարձր էներգիայի տրանզիստորների համար, որոնք օգտագործվում են անլար բազային կայանների եւ ռադարային համակարգերի պահանջվող դիմումներով: Անլար RF փաթեթավորման այս ոճը պարունակում է կայուն մետաղական եզր `ջերմային լվացարանին անվտանգ տեղադրելու համար, ջերմային կառավարման բարձր հաղորդունակության հիմքը եւ մեկուսացված տողերը, որոնք անցնում են կերամիկական շրջանակով: Այս շինարարությունն ապահովում է գերազանց ջերմային տարածում, մեխանիկական կայունություն եւ հոյակապ էլեկտրական կապեր բարձր էներգիայի LDMOS- ի եւ GAN տրանզիստորների համար: Այն ապացուցված, ծախսարդյունավետ եւ բարձրորակ լուծում է ՌԴ էլեկտրական ուժեղացուցիչի դիզայներների համար:
| Parameter | Specification (Example: QF193 / 780-2 Style) |
|---|---|
| Outer Dimensions | 20.57 x 9.78 x 1.67 mm |
| Cavity Dimensions | 16.51 x 6.10 x 0.50 mm |
| Lead Count | 2 (plus source flange) |
| Base Material | Options include Copper (TU1), WCu, MoCu |
| Ceramic Frame | High-purity Alumina ($Al_2O_3$) |
| Leads | Kovar (4J34) |
| Power Handling | Up to 500W (pulsed) depending on design and semiconductor |
| Frequency Range | Suitable for applications up to S-Band (~3 GHz) |
Այս Flanged փաթեթները համատարած են RF էներգետիկ արդյունաբերության մեջ եւ օգտագործվում են.
Q1. Որն է փաթեթում կերամիկական շրջանակի նպատակը:
A1. Կերամիկական շրջանակը (սովորաբար ալյումինան) հիանալի էլեկտրական մեկուսիչ է: Այն թույլ է տալիս մետաղը տանում (դարպաս եւ ջրահեռացում) փաթեթը մուտք գործելու համար եւ միանալ տրանզիստորին մեռնելիս `մետաղական եզրից էլեկտրական մեկուսացված մնալով, որը սովորաբար կապված է տրանզիստորի եւ հողի աղբյուրին:
Q2. Արդյոք այս փաթեթները հերմետիկորեն կնքվում են:
A2. ՌԴ էլեկտրական փաթեթների այս տեսակները սովորաբար ոչ հերմետիկ են: Դրանք կնքվում են էպոքսիկ կամ կերամիկական կափարիչով, որն ապահովում է մեխանիկական եւ շրջակա միջավայրի պաշտպանություն, բայց հոյակապ չէ: Սա ստանդարտ եւ խիստ հուսալի մոտեցում է անլար ենթակառուցվածքների կիրառման համար:
Q3. Կարող եք պատրաստել պատվերով ոտնահետք կամ կապարի կազմաձեւ:
A3: Այո: Մինչ մենք առաջարկում ենք ստանդարտ փաթեթների հսկայական պորտֆոլիո, մենք ունենք ամբողջական ձեւավորման եւ արտադրական հնարավորություններ: Մենք կարող ենք ձեզ հետ աշխատել `եզակի փաթեթ մշակելու համար, որը հարմարեցված է ձեր հատուկ կարիքներին:
